مقدمه:
لحیم سرد یک نقص رایج در لحیمکاری است که زمانی اتفاق میافتد که لحیم به درستی ذوب و جریان نمییابد. در نتیجه، به جای یک اتصال مستحکم و براق، یک نقطه اتصال ضعیف، کدر، ناهموار یا حتی ترکخورده ایجاد میشود. این نقص میتواند باعث مشکلات متناوب یا حتی خرابی کامل مدارهای الکترونیکی شود. در این سری از مقالات میکرو مدرن به بررسی این مورد می پردازیم .
دلایل اصلی تشکیل لحیم سرد :
اتصالات لحیم سرد معمولاً به دلیل یکی از موارد زیر ایجاد میشوند:
- گرمای ناکافی: این شایعترین علت لحیم سرد است. اگر هویه به دمای مناسب نرسد یا گرمای کافی به پایهها و پد لحیمکاری منتقل نشود، لحیم به درستی ذوب نمیشود.
- سطوح کثیف یا اکسید شده: لحیم برای اتصال مؤثر به سطوح تمیز نیاز دارد. وجود کثیفی، چربی یا لایهی اکسید روی قطعات یا پدها، مانع چسبیدن صحیح لحیم میشود.
- حرکت قطعه در حین لحیمکاری: اگر قطعه یا اتصال در حین خنک شدن و جامد شدن لحیم حرکت داده شود ، ساختار داخلی لحیم مختل شده و یک اتصال شکننده ایجاد میشود. این اغلب به عنوان اتصال مختل شده شناخته میشود.
- استفاده از لحیم نامناسب: استفاده از لحیم نا مرغوب یا دارای ناخالصی نیز میتواند در تشکیل اتصال ضعیف نقش داشته باشد.
نحوه شناسایی و علائم لحیم سرد :

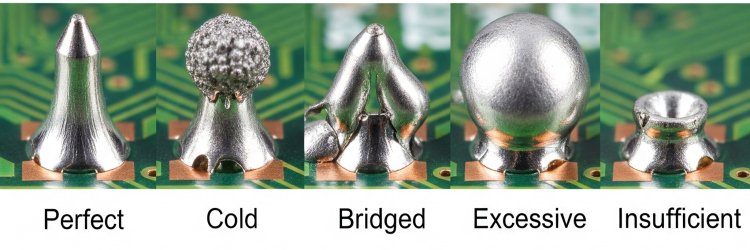

برای تشخیص لحیم سرد ، باید اتصالات را به دقت بررسی کنید. علائم ظاهری آن به راحتی قابل تشخیص هستند:
- ظاهر کدر و مات: برخلاف لحیمکاری خوب که براق و درخشان است، لحیم سرد معمولاً کدر، مات و بدون درخشش به نظر میرسد.
- سطح دانهدار یا ناهموار: به جای یک سطح صاف، ممکن است یک بافت دانهدار، زبر یا ناهموار داشته باشد که نشاندهنده عدم ذوب کامل است.
- شکل گرد یا کروی: لحیم سرد به جای اینکه به نرمی روی پد و پایه پخش شود، ممکن است به صورت یک گلوله یا توده گرد باقی بماند که نشاندهنده چسبندگی ضعیف است.

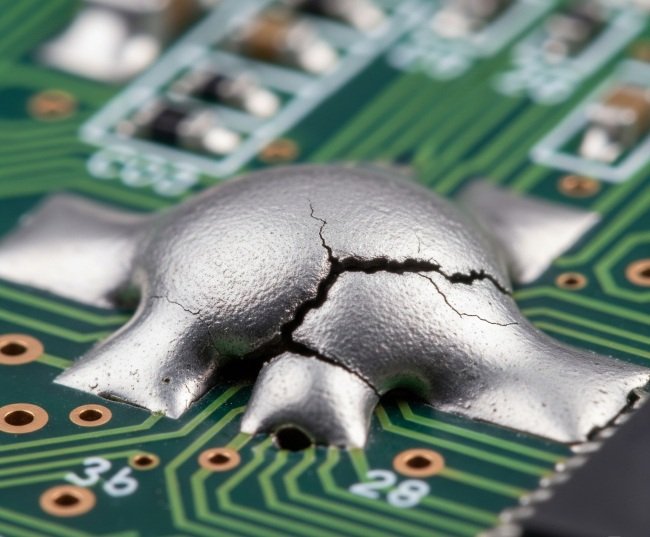

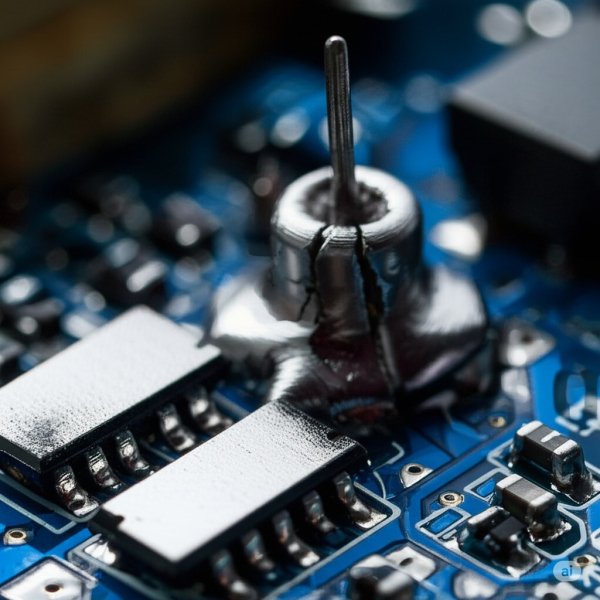

- ترکخوردگی یا شکستگی: در موارد شدیدتر، ممکن است ترکهای ریز یا شکستگیهای قابل مشاهدهای در محل اتصال وجود داشته باشد. این علامت نشاندهنده یک اتصال بسیار شکننده است.
- شل بودن قطعه: اگر اتصال بسیار ضعیف باشد، قطعه لحیم شده ممکن است شل بوده و به راحتی حرکت کند.
اثرات منفی لحیم سرد :
لحیم سردی میتواند مشکلات جدیتری ایجاد کند که عبارتند از:
- قطعی اتصالات: به دلیل اتصال ضعیف، مدار میتواند قطع و وصل شود و کارکرد دستگاه ناپایدار گردد.
- اختلال در عملکرد مدار: اتصال ضعیف باعث میشود که جریان الکتریکی به درستی از مدار عبور نکند و در نتیجه عملکرد دستگاه به شدت دچار مشکل شود.
- افزایش هزینه تعمیرات: هرچه تعداد اتصالات لحیم سرد بیشتر باشد، نیاز به تعمیرات بیشتری خواهید داشت که این امر منجر به افزایش هزینهها میشود.
- آسیب به سایر قطعات: لحیم سرد میتواند باعث افزایش مقاومت در مدار شود که در نتیجه موجب افزایش حرارت و خرابی سایر قطعات الکترونیکی میشود.
نحوه تعمیر و جلوگیری از لحیم سرد :
خوشبختانه، بیشتر اتصالات لحیم سرد را میتوان به راحتی تعمیر کرد. روش کلی شامل گرم کردن مجدد و اطمینان از جریان مناسب لحیم است.
- تمیز کردن اتصال: ابتدا هرگونه کثیفی را با الکل ایزوپروپیل تمیز کنید. همیشه با پایهها و پدهای تمیز کار کنید.
- گرم کردن مجدد: نوک هویه به طور همزمان پایه قطعه و پد لحیمکاری را لمس کنید و گرما را تا زمانی که لحیم ذوب شده و جریان یابد، اعمال کنید. میتوانید مقدار کمی لحیم تازه اضافه کنید تا به این فرآیند کمک کند.
- خنک شدن بدون حرکت: پس از برداشتن هویه، اجازه دهید لحیم بدون هیچ گونه حرکتی کاملاً سفت شود.
- تثبیت قطعات: از یک گیره یا دست کمکی استفاده کنید تا قطعات در حین لحیمکاری ثابت بمانند.
- لحیم و فلاکس با کیفیت خوب: از مارکهای معتبر لحیم و فلاکس مناسب برای کاربرد خود استفاده کنید.
با درک این عوامل و پیروی از تکنیکهای صحیح، میتوانید وقوع اتصالات لحیم سرد را به حداقل برسانید و اتصالات الکترونیکی قابل اعتمادی را تضمین کنید. این کار تنها یک مهارت فنی نیست، بلکه نمادی از دقت و توجه به جزئیات است.
نتیجهگیری:
لحیم سرد چیزی فراتر از یک نقص فنی ساده است؛ این مشکل به نوعی بازتابی از کیفیت کلی فرآیند لحیمکاری و دقت یک تکنسین است. در دنیای پیچیدهی الکترونیک، جایی که حتی یک اتصال ریز میتواند سرنوشت یک دستگاه را تعیین کند.
لحیم سرد نمادی از ضعف پنهان است، این مشکل به ما یادآوری میکند که حتی در جزئیترین مراحل تولید یا تعمیر، بیدقتی میتواند عواقب جدی و گاهی غیرقابل پیشبینی داشته باشد.
در واقع، مقابله با لحیم سرد تنها با گرم کردن مجدد و افزودن قلع حل نمیشود و این کار نیازمند دقت بالا است که در آن هر اتصال به دقت بررسی میشود، از ابزار مناسب استفاده میشود و اصول اولیه به درستی رعایت میگردد. در نهایت، هنر لحیمکاری تنها در اتصال دو قطعه نیست، بلکه در ایجاد یک پیوند الکتریکی و مکانیکی مطمئن، پایدار و قابل اعتماد است که عملکرد صحیح یک مدار را ممکن میسازد.
