مقدمه:
دیود یکی از سادهترین و در عین حال بنیادیترین قطعات الکترونیک است که نقش اساسی در شکلدهی دنیای مدرن الکترونیک ایفا میکند. از دستگاههای ساده خانگی گرفته تا پیچیدهترین سیستمهای کامپیوتری و ارتباطی این قطعه همهجا حضور دارند.
این قطعه که از مواد نیمهرسانا ساخته شده، به جریان الکتریکی اجازه میدهد تنها در یک جهت خاص حرکت کند و این خاصیت یکطرفه، آن را به ابزاری قدرتمند برای کنترل جریان تبدیل کرده است. در این مقاله جامع می خواهیم بیشتر با این قطعه پر کاربرد دیود در صنعت الکترونیک آشنا شویم.
دیود چیست ؟

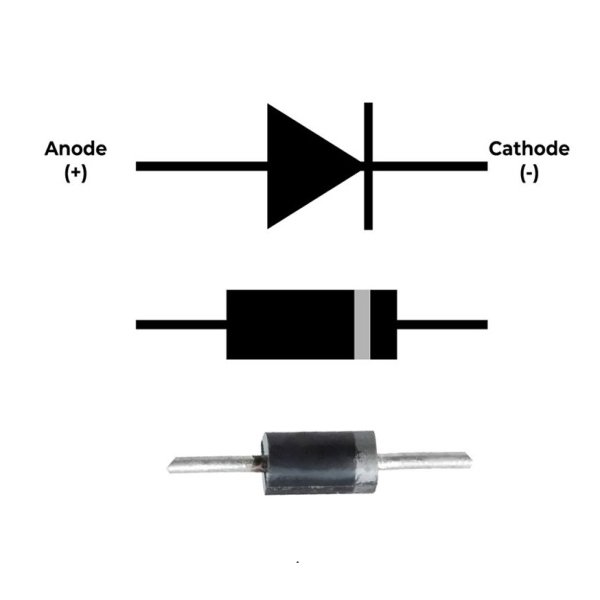

دیود یک قطعه الکترونیکی نیمهرسانا است که به جریان الکتریکی اجازه میدهد فقط در یک جهت حرکت کند. این قطعه به عنوان یک شیر یکطرفه الکتریکی عمل میکند و مقاومت بسیار کمی در یک جهت (بایاس مستقیم) و مقاومت بسیار بالایی در جهت دیگر (بایاس معکوس) از خود نشان میدهد. نماد گرافیکی و شکل این قطعه در تصویر زیر مشخص است.
ساختار دیود :

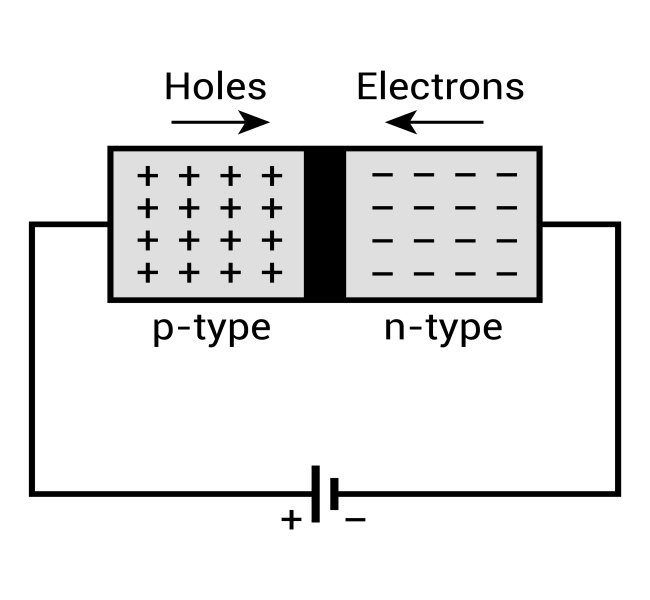

یک دیود ساده از اتصال دو نوع ماده نیمهرسانا به نامهای نوع p (دارای حفرههای مثبت) و نوع n (دارای الکترونهای آزاد) تشکیل شده است. ناحیه اتصال این دو ماده، پیوند p-n نامیده میشود. در محل پیوند، الکترونهای آزاد از ناحیه n به ناحیه p حرکت کرده و با حفرهها ترکیب میشوند.
این حرکت باعث ایجاد یک ناحیه خالی از حاملهای بار (الکترون و حفره) میشود که به آن ناحیه تخلیه میگویند. این ناحیه یک میدان الکتریکی داخلی ایجاد میکند که مانند یک سد عمل کرده و از عبور بیشتر حاملهای بار جلوگیری میکند.
عملکرد دیود :
عملکرد دیود به دو حالت اصلی تقسیم میشود:
- بایاس مستقیم (Forward Bias): هنگامی که قطب مثبت یک منبع ولتاژ به ناحیه p و قطب منفی به ناحیه n متصل میشود، میدان الکتریکی خارجی ایجاد شده، سد پتانسیل ناحیه تخلیه را کاهش میدهد. با عبور ولتاژ از یک مقدار مشخص (معمولاً 0.7 ولت برای دیودهای سیلیکونی)، حاملهای بار میتوانند از پیوند p-n عبور کرده و جریان بزرگی از این قطعه عبور میکند.
- بایاس معکوس (Reverse Bias): در این حالت، قطب مثبت منبع به ناحیه n و قطب منفی به ناحیه p متصل میشود. میدان الکتریکی خارجی، سد پتانسیل را افزایش داده و ناحیه تخلیه را بزرگتر میکند. در نتیجه، جریان الکتریکی بسیار ناچیزی ازش عبور میکند و دیود مانند یک کلید باز عمل میکند. اگر ولتاژ معکوس از یک حد مشخص (ولتاژ شکست) فراتر رود، این قطعه دچار تخریب شده و جریان بزرگی از آن عبور میکند.
مزایا دیود :
عملکرد یکطرفه: مهمترین مزیت دیود، قابلیت هدایت جریان تنها در یک جهت است که آن را برای کاربردهای مختلف ایدهآل میکند.
سادگی: ساختار ساده و هزینه تولید پایین، دیود را به یک قطعه مقرونبهصرفه تبدیل کرده است.
سرعت بالا: دیودها میتوانند با سرعت بسیار بالا بین حالتهای روشن و خاموش سوئیچ کنند.
اندازه کوچک: ابعاد کوچک آنها امکان استفاده در مدارهای فشرده را فراهم میکند.
معایب دیود :
افت ولتاژ: در حالت بایاس مستقیم، مقداری از ولتاژ در دیود افت میکند (حدود 0.7 ولت) که منجر به اتلاف انرژی میشود.
وابستگی به دما: عملکرد دیود به دما وابسته است و با افزایش دما، ویژگیهای آن تغییر میکند.
آسیبپذیری در برابر ولتاژ معکوس بالا: اگر ولتاژ معکوس از حد مجاز بگذرد، دیود آسیب میبیند.
کاربردهای دیود :
دیودها در بسیاری از دستگاههای الکترونیکی مورد استفاده قرار میگیرند:
یکسوسازی (Rectification) :تبدیل جریان متناوب (AC) به جریان مستقیم (DC) در منابع تغذیه.
محافظت در برابر ولتاژ معکوس: جلوگیری از آسیب دیدن قطعات حساس در مدارهای الکترونیکی.
محدودکننده ولتاژ: محدود کردن ولتاژ خروجی به یک مقدار مشخص (دیود زنر).
مدارهای منطقی: استفاده در مدارهای دیجیتال ساده.
دیودهای نوری: دیودهای ساطعکننده نور (LED) و دیودهای نوری (فوتو دیود) در نمایشگرها و سنسورها.

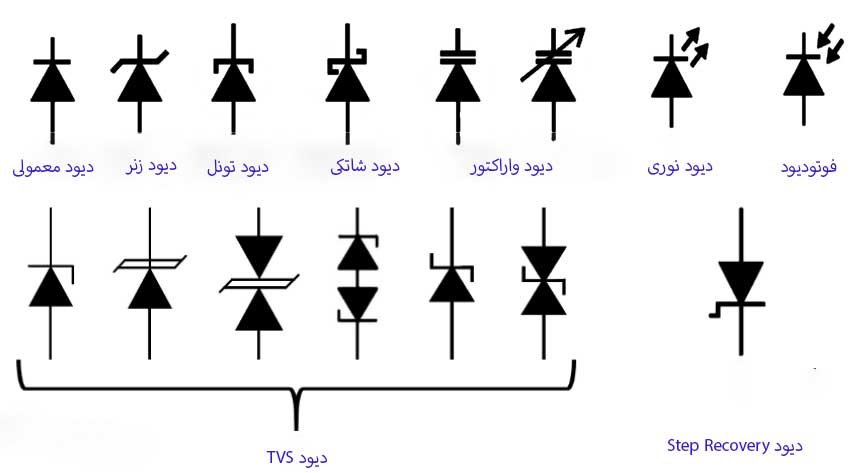

انواع دیود :
علاوه بر نوع استاندارد، انواع دیگری از دیودها با ویژگیهای خاص برای کاربردهای متفاوت وجود دارند:
- دیود زنر (Zener Diode): برای تنظیم و تثبیت ولتاژ استفاده میشود. این دیود در بایاس معکوس در یک ولتاژ مشخص به طور کنترلشده جریان را عبور میدهد.
- دیود نوری (LED - Light Emitting Diode) : هنگام عبور جریان در بایاس مستقیم، نور منتشر میکند. در ساخت نمایشگرها، چراغها و... کاربرد دارد.
- فوتودیود (Photodiode) : با دریافت نور، جریان تولید میکند و در سنسورها و آشکارسازهای نوری استفاده میشود.
- دیود شاتکی (Schottky Diode): دارای افت ولتاژ کم و سرعت سوئیچینگ بسیار بالایی است که آن را برای کاربردهای فرکانس بالا مناسب میسازد.
- دیود لیزری (Laser Diode) :نوعی دیود نوری است که نور منسجم و تکرنگ (لیزر) تولید میکند و در درایوهای نوری، ارتباطات فیبر نوری و... به کار میرود.
- دیود واراکتور (Varactor Diode) : این مدل مانند یک خازن متغیر عمل میکند و ظرفیت آن با تغییر ولتاژ معکوس اعمالی تغییر میکند. از آن در مدارهای تنظیم فرکانس، مانند گیرندههای رادیویی و تلویزیونی، استفاده میشود.
- دیود تونلی (Tunnel Diode) : این دیود به دلیل اثر مکانیک کوانتومی تونلزنی در آن، دارای ناحیه مقاومت منفی است. این خاصیت آن را برای استفاده در تقویتکنندهها و نوسانسازهای فرکانس بالا مناسب میسازد.
- دیود TVS (Transient Voltage Suppression) : مدل TVS برای محافظت از مدارهای الکترونیکی در برابر ولتاژهای ناگهانی و گذرا (مانند صاعقه) طراحی شده است. این قطعه با هدایت جریان اضافه در هنگام جهش ولتاژ، از آسیب دیدن قطعات حساس جلوگیری میکند.
- دیود Step Recoveryیا شارژ ذخیره: یک دیود تخصصی است که به دلیل زمان بازیابی معکوس بسیار کوتاه خود شناخته میشود. این قطعه میتواند با تولید یک پالس ولتاژ بسیار سریع و تیز، در مدارهای فرکانس بالا و تقویتکنندههای مایکروویو به عنوان منبع پالسهای فرکانسی مورد استفاده قرار گیرد.
پیشرفت دیود در صنعت الکترونیک :
از زمان اختراع اولین نوع این قطعه که از جنس بلوری در اوایل قرن بیستم بود این قطعه راه طولانیای را پیموده است. با پیدایش نیمهرساناها، دیودهای سیلیکونی و ژرمانیومی جایگزین نمونههای اولیه شدند. پیشرفت در علم مواد و فناوری ساخت، منجر به تولید این قطعه الکترونیکی بسیار کوچک، کارآمدتر و با قابلیتهای ویژه شده است.
دیودهای گالیوم نیترید (GaN) و سیلیکون کاربید (SiC) نمونههایی از این پیشرفتها هستند که با تحمل ولتاژ و جریانهای بالاتر، افت ولتاژ کمتر و کارایی بیشتر، انقلابی در صنعت الکترونیک قدرت ایجاد کردهاند. مدل های نسل جدید، در مبدلهای برق خودروهای الکتریکی، شارژرهای سریع و سیستمهای انرژی خورشیدی کاربرد گستردهای یافتهاند.
نتیجهگیری :
دیود، با وجود سادگی، به عنوان یک عنصر کلیدی در تمامی مدارهای الکترونیکی، نقشی بیبدیل دارد. از کنترل جریان یکطرفه تا تبدیل انرژی و تولید نور، این قطعه پر کاربرد به ما اجازه میدهند تا مدارهای الکترونیکی را به گونهای طراحی کنیم که وظایف پیچیدهای را انجام دهند.
با پیشرفتهای مداوم در علم مواد و ساخت، دیودها همچنان در حال تکامل هستند و به ما کمک میکنند تا دنیای الکترونیکی کارآمدتر، کوچکتر و قدرتمندتر بسازیم.
