مقدمه :
ترانزیستور یکی از مهمترین اختراعات قرن بیستم، نقشی حیاتی در تحول دنیای الکترونیک ایفا کرده است. این قطعه کوچک، پایه و اساس ساخت تمام وسایل الکترونیکی مدرن، از رادیو و تلویزیون تا رایانهها و تلفنهای همراه را تشکیل میدهد. مقاله حاضر به بررسی عمیقتر عملکرد و کاربردهای کلیدی این قطعه در مدارهای الکترونیکی میپردازد.
ترانزیستور چیست؟
ترانزیستور یک قطعه نیمههادی است که میتواند جریان الکتریکی را تقویت یا قطع و وصل کند. این توانایی باعث شده که این قطعه دو کاربرد اصلی داشته باشد:
- تقویتکننده: تقویت سیگنالهای ضعیف الکتریکی (مانند سیگنالهای صوتی).
- سوئیچ: قطع و وصل سریع جریان برای نمایش حالتهای "یک" و "صفر" در سیستمهای دیجیتال.
انواع اصلی ترانزیستورها :

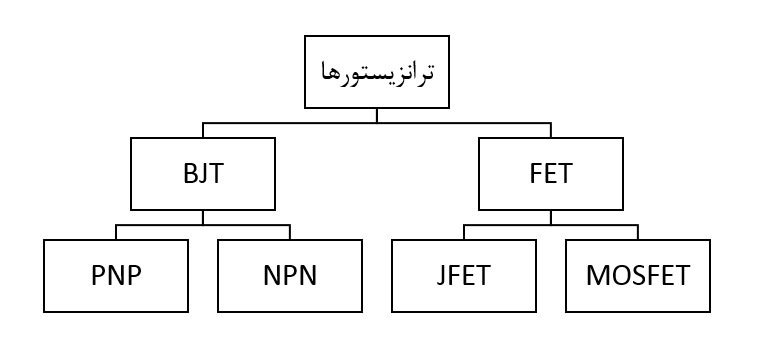

دو نوع اصلی ترانزیستور وجود دارد که هر یک ساختار و کاربرد متفاوتی دارند در شکل زیر انواعش را مشاهده می کنید :

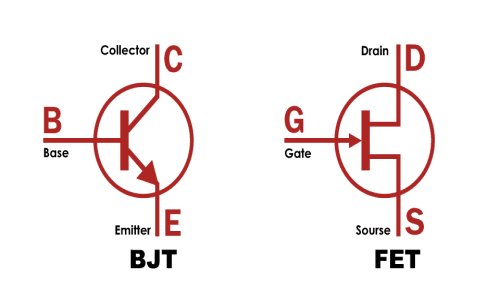

- ترانزیستور پیوندی دوقطبی ( BJT ) :این ترانزیستورها با جریان کنترل میشوند. به این معنی که یک جریان کوچک در پایه (Base)، جریان بزرگتری را بین کلکتور (Collector) و امیتر (Emitter) کنترل میکند. این مدل بهطور گسترده در مدارهای تقویتکننده و سوئیچینگ استفاده میشوند.
- ترانزیستور اثر میدان ( FET ) :این نوع ترانزیستورها با ولتاژ کنترل میشوند. یک ولتاژ کوچک در گیت (Gate)، جریان را بین سورس (Source) و درین (Drain) کنترل میکند. MOSFET یکی از رایجترین انواع FET است که به دلیل مصرف انرژی پایین، در ساخت مدارهای مجتمع (IC) و پردازندهها کاربرد فراوانی دارد.
مقایسه ترانزیستور BJT و FET :

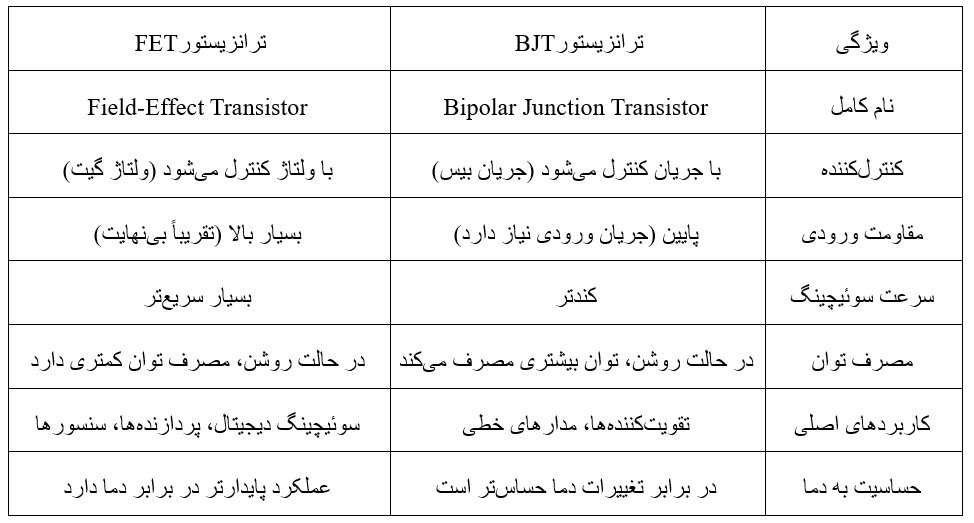

در اینجا یک جدول برای مقایسه ترانزیستورهای BJT و FET بر اساس ویژگیهای کلیدی آنها آمده که به شرح زیر است:
کاربردهای ترانزیستورها در مدارهای الکترونیکی :
ترانزیستورها به عنوان بلوکهای اصلی ساختمانی، در طیف وسیعی از مدارها به کار میروند:

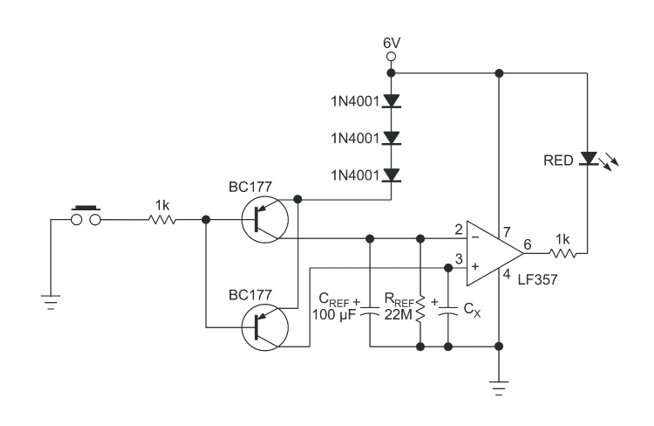

- مدارهای تقویتکننده:
در مدارهای صوتی، ترانزیستورها سیگنالهای ضعیف ورودی از میکروفون را تقویت کرده و به اندازه کافی برای پخش از طریق بلندگوها بزرگ میکنند. این کاربرد در آمپلیفایرهای صوتی، رادیوها و تجهیزات صوتی حرفهای بسیار حیاتی است.
- مدارهای سوئیچینگ (منطقی): در مدارهای دیجیتال، ترانزیستورها مانند یک کلید عمل میکنند. وقتی ولتاژ ورودی اعمال میشود، این قطعه روشن شده معادل منطقی یک و جریان را عبور میدهد. وقتی ولتاژ قطع میشود، این قطعه خاموش شده معادل منطقی صفر و جریان را متوقف میکند. این عملکرد اساس ساخت گیتهای منطقی مانند AND, OR, NOT است که پردازندهها و حافظههای رایانهای را تشکیل میدهند.
- تنظیمکنندههای ولتاژ: ترانزیستورها میتوانند به عنوان بخشی از مدارهای تنظیمکننده ولتاژ عمل کنند و خروجی ولتاژ را در یک سطح ثابت نگه دارند. این کاربرد در منابع تغذیه دستگاههای الکترونیکی بسیار مهم است تا از آسیبدیدن قطعات حساس جلوگیری شود
- مدارهای اسیلاتور: ترانزیستورها میتوانند در مدارهایی استفاده شوند که سیگنالهای الکترونیکی نوسانی با فرکانس مشخص تولید میکنند. این مدارها در ساخت فرستندههای رادیویی و مدارهای ساعت (Clock) در سیستمهای دیجیتال کاربرد دارند.
انواع ترانزیستورها بر اساس کاربرد:
این قطعه بسته به کاربردش، به دستههای مختلفی تقسیم میشود. در ادامه، انواع اصلی ترانزیستورها بر اساس عملکردشان توضیح داده شده است:

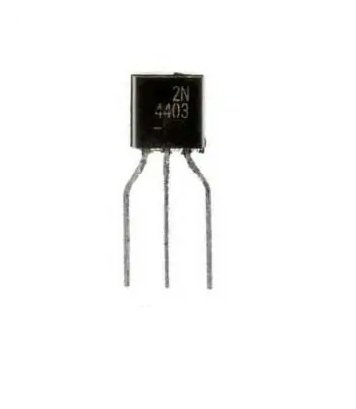

1- ترانزیستورهای سیگنال کوچک
این ترانزیستورها به طور عمده برای تقویت سیگنالهای الکتریکی کوچک استفاده میشوند، اما میتوانند به عنوان سوئیچ نیز عمل کنند.
ویژگیها: این ترانزیستورها در هر دو نوع NPN و PNP موجود هستند. مقداری به نام hFE (ضریب تقویت جریان) روی بدنه آنها چاپ میشود که نشاندهنده توانایی این قطعه در تقویت سیگنال است. مقادیر معمول hFE بین 10 تا 500 است. این قطعه ها در فرکانسهای 1 تا 300 مگاهرتز و با جریان کلکتور 80 تا 600 میلیآمپر کار میکنند.
کاربردها: در انواع تجهیزات الکترونیکی برای کاربردهای عمومی مانند سوئیچینگ روشن/خاموش، درایورهای LED، درایورهای رله، مدارهای تایمر و تقویتکنندههای سیگنالهای کوچک.

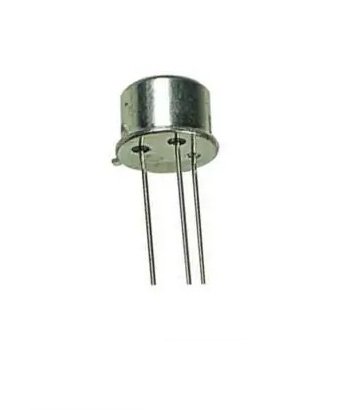

2- ترانزیستورهای سوئیچینگ کوچک:
این ترانزیستورها همانطور که از نامشان پیدا است، به طور ویژه برای سوئیچینگ (قطع و وصل سریع) به کار میروند.
ویژگیها: این نوع ترانزیستورها نیز در انواع NPN و PNP موجود بوده و دارای مقدار hFE هستند. مقادیر hFE برای این مدل معمولاً بین 10 تا 200 است که نشان میدهد آنها به عنوان سوئیچ بهتر از تقویتکننده عمل میکنند. جریان کلکتور آنها بین 10 تا 1000 میلیآمپر متغیر است.
کاربردها: این ترانزیستورها بیشتر در مدارهای سوئیچینگ و مدارهای منطقی استفاده میشوند.

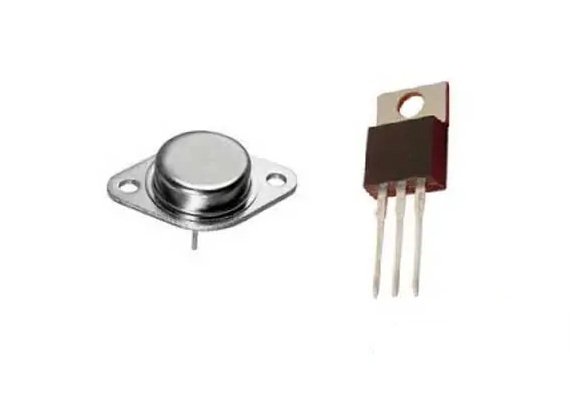

3- ترانزیستورهای قدرت:
این ترانزیستورها برای تقویتکنندهها و منابع تغذیه با توان بالا طراحی شدهاند.
ویژگیها: این ترانزیستورها به دلیل جریان و توان بالا، گرمای زیادی تولید میکنند. به همین دلیل، ترمینال کلکتور آنها به یک پایه فلزی متصل است که به عنوان هیتسینک (خنککننده) عمل میکند. این نوع مدل ها در انواع NPN ، PNP و دارلینگتون موجود هستند. جریان کلکتور آنها از 1 تا 100 آمپر و توان آنها بین 10 تا 300 وات است.
کاربردها: در کاربردهایی که به توان، ولتاژ و جریان بالا نیاز است، مانند آمپلیفایرهای قدرتمند صوتی و مدارهای منبع تغذیه.

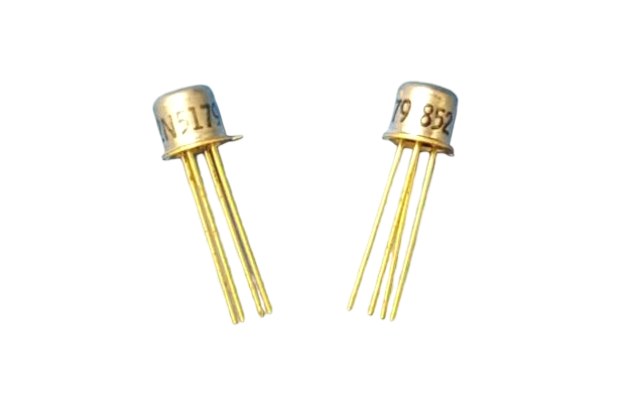

4- ترانزیستورهای فرکانس بالا (RF):
این ترانزیستورها برای تقویت یا سوئیچینگ سیگنالهایی که در فرکانسهای بسیار بالا کار میکنند، استفاده میشوند.
ویژگیها: این نوع که به نام ترانزیستورهای RF نیز شناخته میشوند، میتوانند تا فرکانس 2000 مگاهرتز کار کنند. جریان کلکتور آنها بین 10 تا 600 میلیآمپر است و در انواع NPN و PNP تولید میشوند.
کاربردها: این ترانزیستورها در مدارهای تقویتکننده و نوسانساز در تجهیزاتی مانند رادیو، تلویزیون و سیستمهای ارتباطی بیسیم مانند HF, VHF, UHF استفاده میشوند.

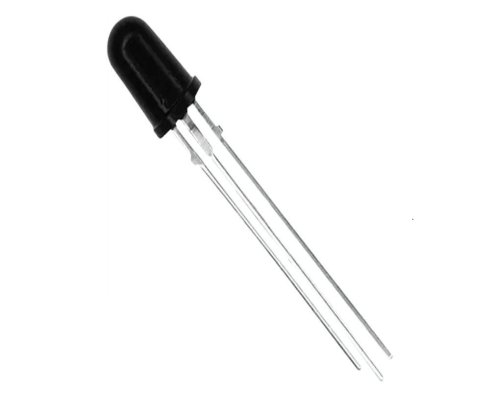

5- فوتو ترانزیستورها :
این ترانزیستورها به نور حساس هستند و عملکرد آنها به میزان نوری که دریافت میکنند بستگی دارد.
ویژگیها: فوتو ترانزیستورها در واقع ترانزیستورهای دوقطبی یا FET هستند که به جای ترمینال بیس یا گیت، یک ناحیه حساس به نور دارند. وقتی این ناحیه تاریک است، این قطعه خاموش است، اما با تابش نور، یک جریان کوچک در پایه آن ایجاد میشود که باعث روشن شدنش میشود. فوتو-FETها نسبت به فوتو-BJTها به نور حساسیت بیشتری دارند.
کاربردها: در مدارهای حسگر نور، آشکارسازهای نوری و مدارهای سوئیچینگ کنترلشده با نور.
نتیجهگیری :
ترانزیستورها با توانایی منحصربهفرد خود در کنترل جریان الکتریکی، دروازهای به دنیای دیجیتال و مدرن باز کردند. از تقویت صدا در رادیوهای ساده تا پردازش اطلاعات در پیچیدهترین ابررایانهها، حضور این قطعه در تمام بخشهای الکترونیک غیرقابل انکار است. درک عمیق عملکرد و کاربردهای آنها، برای هر مهندس الکترونیک یک ضرورت است و این قطعه کوچک همچنان به عنوان نیروی محرکه نوآوریهای آینده باقی خواهد ماند.
