مقدمه:

اپتوکوپلر (Optocoupler) که با نام‌های ایزولاتور نوری یا اپتوایزولاتور نیز شناخته می‌شود، یک قطعه الکترونیکی حیاتی است که برای ایزولاسیون الکتریکی بین دو مدار به کار می‌رود. این ایزولاسیون با استفاده از نور (معمولاً مادون قرمز) به عنوان واسطه انتقال سیگنال صورت می‌گیرد، به گونه‌ای که هیچ ارتباط فیزیکی مستقیمی بین مدارهای ورودی و خروجی وجود ندارد.

این ویژگی منحصربه‌فرد، اپتوکوپلرها را به ابزاری ضروری در طیف گسترده‌ای از کاربردهای صنعتی و مصرفی تبدیل کرده است، جایی که ایمنی، حذف نویز و محافظت از قطعات از اهمیت بالایی برخوردارند.

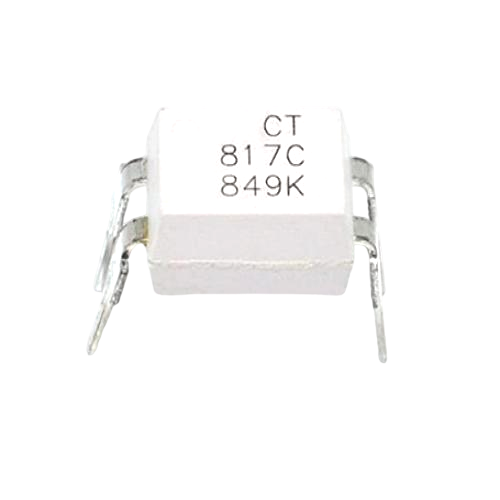

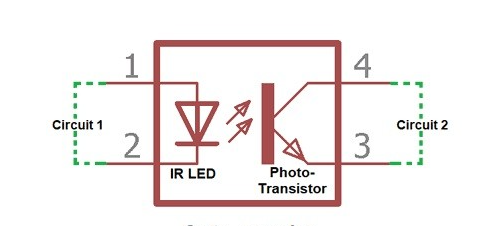

ساختار و عملکرد اپتوکوپلر:

ساختار اصلی یک اپتوکوپلر شامل دو بخش کلیدی است:

• فرستنده نوری (LED) :در سمت ورودی یک دیود ساطع‌کننده نور (LED)، معمولاً از نوع مادون قرمز وجود دارد. زمانی که جریانی از این LED عبور می‌کند نور ساطع می‌شود.
• گیرنده نوری (فوتوسنسور): در سمت خروجی یک قطعه حساس به نور مانند فوتودیود، فوتوترانزیستور، فوتوتایریستور یا فوتودارلینگتون قرار گرفته است. این گیرنده نور ساطع شده از LED را دریافت کرده و آن را به یک سیگنال الکتریکی تبدیل می‌کند.

این دو بخش، در یک پکیج واحد و معمولاً با استفاده از یک ماده شفاف و عایق نوری از یکدیگر جدا شده‌اند. فاصله هوایی یا مواد عایق بین LED و فوتوسنسور، امکان ایزولاسیون الکتریکی را فراهم می‌کند.

هنگامی که سیگنال الکتریکی به LED اعمال می‌شود نور ساطع می‌گردد. این نور توسط گیرنده نوری تشخیص داده شده و متناسب با شدت نور، یک سیگنال الکتریکی در خروجی تولید می‌شود. از آنجایی که هیچ مسیر رسانای الکتریکی بین ورودی و خروجی وجود ندارد، مدارهای ورودی و خروجی به طور کامل از یکدیگر جدا می‌شوند.

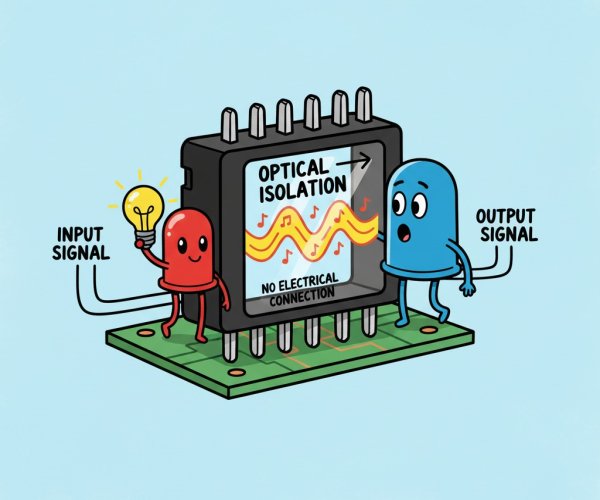

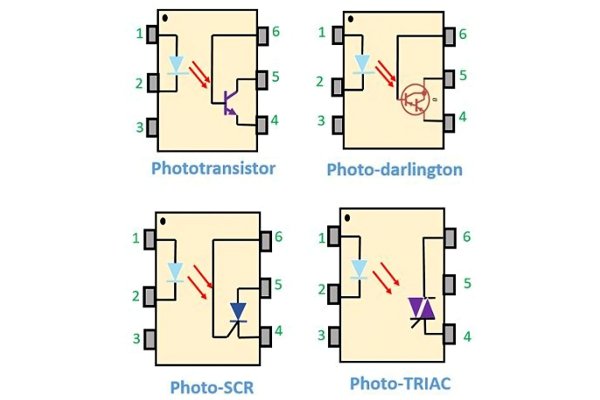

انواع اپتوکوپلرها:

اپتوکوپلرها بر اساس نوع گیرنده نوری به دسته‌های مختلفی تقسیم می‌شوند:

• اپتوکوپلر با فوتوترانزیستور: رایج‌ترین این نوع است. نور ساطع شده از LED، بیس فوتوترانزیستور را روشن کرده و باعث عبور جریان از کلکتور به امیتر می‌شود.
• اپتوکوپلر با فوتودارلینگتون: شامل یک زوج دارلینگتون از ترانزیستورها در سمت خروجی است که گین جریان بالاتری نسبت به فوتوترانزیستور معمولی ارائه می‌دهد. این نوع برای کاربردهایی با جریان خروجی بالا مناسب است.
• اپتوکوپلر با فوتوتریستور (PhotoSCR/PhotoTRIAC): برای کنترل بارهای AC به کار می‌رود. نور ساطع شده باعث تریگر شدن SCR یا TRIAC در سمت خروجی می‌شود.
• اپتوکوپلر با فوتودیود: فوتودیود نور را به جریان الکتریکی بسیار کوچکی تبدیل می‌کند که معمولاً برای کاربردهای حساس به سرعت بالا یا در ترکیب با تقویت‌کننده‌ها استفاده می‌شود.
• اپتوکوپلر با گیت منطقی (Logic Output Optocouplers): این مدل دارای یک مدار تقویت‌کننده و شکل‌دهنده پالس در خروجی خود هستند که سیگنال خروجی را به سطوح ولتاژ منطقی TTL CMOS تبدیل می‌کنند. این نوع برای ارتباط بین مدارهای دیجیتال بسیار مناسب است.
• اپتوکوپلرهای آنالوگ: این مدل برای انتقال سیگنال‌های آنالوگ با حفظ دقت بالا طراحی شده‌اند و معمولاً دارای خطی‌بودن بهتری هستند.

مزایای استفاده از اپتوکوپلر:

استفاده از اپتوکوپلرها مزایای قابل توجهی را در طراحی مدارهای الکترونیکی فراهم می‌کند:

• ایزولاسیون الکتریکی بالا: مهمترین مزیت جداسازی کامل مدارهای ورودی و خروجی است. این ویژگی از انتشار نویز ولتاژهای بالا و جریان‌های ناخواسته بین مدارها جلوگیری می‌کند و ایمنی مدار را به شدت افزایش می‌دهد.
• محافظت از قطعات: مدارهای حساس و میکروکنترلرها را از ولتاژها و جریان‌های بالای ناگهانی که ممکن است از سمت مدار قدرت وارد شوند محافظت می‌کند.
• حذف نویز: از آنجایی که انتقال سیگنال از طریق نور صورت می‌گیرد اپتوکوپلرها در برابر نویزهای الکترومغناطیسی (EMI) و رادیویی (RFI) مقاوم هستند. این ویژگی برای کاربردهای صنعتی و محیط‌های پر نویز بسیار حائز اهمیت است.
• مچینگ امپدانس: می‌توانند به عنوان یک بافر برای مچ کردن امپدانس بین دو مدار با سطوح ولتاژ یا جریان متفاوت عمل کنند.
• عدم نیاز به منبع تغذیه مشترک: مدارهای ورودی و خروجی می‌توانند دارای منابع تغذیه کاملاً مجزا باشند.
• عمر طولانی و قابلیت اطمینان بالا: اپتوکوپلرها قطعات حالت جامد هستند و فاقد قطعات متحرک هستند که این امر به افزایش عمر و قابلیت اطمینان آن ها کمک می‌کند.
• انتقال سیگنال در حضور اختلاف پتانسیل بالا: قادر به انتقال سیگنال بین دو نقطه‌ای هستند که اختلاف پتانسیل الکتریکی بالایی با یکدیگر دارند.

کاربردهای اپتوکوپلر:

اپتوکوپلرها در طیف وسیعی از صنایع و دستگاه‌ها کاربرد دارند:

• منابع تغذیه سوئیچینگ (SMPS): برای ارائه فیدبک ایزوله شده از سمت ثانویه به سمت اولیه جهت رگولاسیون ولتاژ خروجی.
• کنترل موتور: برای ایزولاسیون بین مدار کنترل ولتاژ پایین و درایورهای قدرت موتور (مانند IGBT ها و ماسفت‌ها).
• رله‌های حالت جامد (SSR): که در واقع نوعی اپتوکوپلر با خروجی TRIAC یا SCR هستند و برای کنترل بارهای AC بدون قطعات مکانیکی استفاده می‌شوند.
• اینترفیس‌های ارتباطی: در پروتکل‌های ارتباطی مانند RS-232، RS-485 و اترنت صنعتی برای ایزولاسیون پورت‌ها و جلوگیری از آسیب دیدن دستگاه‌ها هستند.
• تجهیزات پزشکی: برای ایزولاسیون بیمار از مدارهای پرقدرت و ایمن استفاده می کند.
• سیستم‌های کنترل صنعتی (PLC/DCS): برای ایزولاسیون ورودی‌ها و خروجی‌ها از نویز و ولتاژهای ناخواسته در محیط‌های صنعتی.
• شارژرهای باتری: برای ایزولاسیون مدار کنترل از ولتاژهای بالای ورودی.
• سیستم‌های امنیتی و اعلام حریق: در سنسورها و مدارات کنترلی.
• مدارهای دیمرینگ (Dimming Circuits): برای ایزولاسیون مدار کنترل از ولتاژهای AC شبکه.

نکات مهم در انتخاب و استفاده از اپتوکوپلر:

هنگام انتخاب و استفاده از اپتوکوپلر توجه به پارامترهای زیر ضروری است:

• ولتاژ ایزولاسیون (Isolation Voltage): حداکثر ولتاژی که اپتوکوپلر می‌تواند بین ورودی و خروجی تحمل کند بدون اینکه دچار شکست عایقی شود. این مقدار معمولاً بر حسب ولت (V) یا کیلوولت (kV) بیان می‌شود.
• نسبت انتقال جریان (Current Transfer Ratio - CTR): نسبت جریان خروجی به جریان ورودی LED است که معمولاً به صورت درصد (٪) بیان می‌شود. CTR بالا به معنای نیاز به جریان کمتر در LED برای روشن کردن گیرنده است.
• ولتاژ و جریان کاری: حداکثر ولتاژ و جریانی که LED و گیرنده می‌توانند به ترتیب در ورودی و خروجی تحمل کنند.
• سرعت پاسخ (Response Speed): زمان روشن شدن (Turn-on time) و خاموش شدن (Turn-off time) که نشان‌دهنده سرعت عملکرد اپتوکوپلر است. این پارامتر برای کاربردهای فرکانس بالا بسیار مهم است.
• نوع خروجی: بر اساس نوع گیرنده (فوتوترانزیستور، فوتودارلینگتون، گیت منطقی و غیره) انتخاب می‌شود.
• پکیج (Package): ابعاد و نوع پکیج (مانند DIP، SMD) بر اساس فضای موجود و روش مونتاژ انتخاب می‌شود.
• گواهینامه‌های ایمنی: برای کاربردهای خاص (مانند پزشکی)، اپتوکوپلر باید دارای گواهینامه‌های ایمنی لازم باشد.

نتیجه‌گیری:

اپتوکوپلرها به عنوان پل‌های نوری در دنیای الکترونیک نقش حیاتی در حفظ ایمنی، افزایش پایداری و کاهش نویز در مدارهای مختلف ایفا می‌کنند. توانایی آن‌ها در ایزوله کردن کامل مدارهای با پتانسیل‌های الکتریکی متفاوت آن‌ها را به یکی از پرکاربردترین و ضروری‌ترین قطعات در طراحی سیستم‌های الکترونیکی مدرن تبدیل کرده است.

درک صحیح اصول کار و پارامترهای اپتوکوپلر، برای هر مهندس الکترونیک که به دنبال طراحی مدارهای قابل اعتماد و ایمن است اهمیت بالایی دارد.
